Záves pre dvere rohovej skrinky, séria 200

Kód produktu: SAL.C2AYA99

Viac ako 10  ks

6,29 € / ks  s DPH
5,11 € / ks  bez DPH

Kód: SAL.C2AYA99, MJ = 1 ks, Materiál: oceľ, Povrchová úprava: nikel

Upozornenie:  K závesu je potrebné objednať montážnu platničku (súvisiace produkty dolu)

Ramienko naloženia:  Uhlové

Spôsob zatvárania:  Samozatváracie

Miska závesu:  Štandardné Ø 35

Použitie:  DTD drevo

Doporučená výška platničky H:  H4



Objednávkový kód Balenie [ks] Vyhotovenie Doporučená platnička
SAL.C2AYA99 150 nikel viď doplňujúce informácie

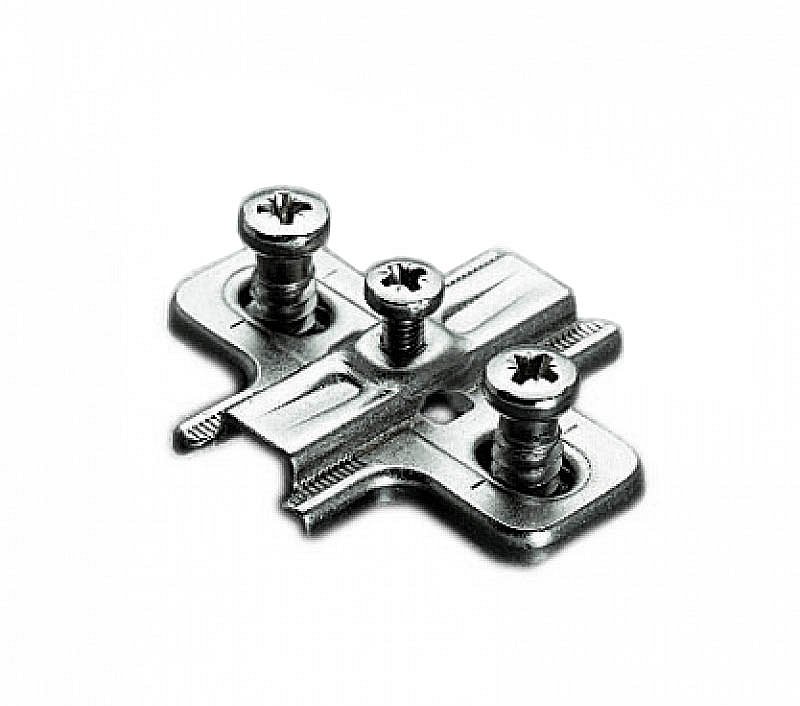

K závesu je potrebné objednať montážnu platničku.

S = hrúbka boku skrinky
K = vzdialenosť okraja vŕtania
H = výška montážnej platničky
D = požadovaný presah dvierok
A = medzera medzi dverami
G = konštanta závesu
T = hrúbka dvierok
L = medzera medzi dvierkami a korpusom





Doplňujúce informácie

T -hrúbka dverí K - vzdialenosť vrtania misky od hrany dvierok X- vzdial. vrtania platničky H  -  výška platničky
20 mm 5 mm 47 -  20= 27 mm 4 mm
16 mm 6 mm 47 - 16 = 31 mm 9 mm
19 mm 3 mm 47 - 19 = 28 mm 3 mm
18 mm 4 mm 47 - 18 = 29 mm 4 mm

záves pre dvierka rohovej skrinky
