Montáž posuvných dverí

Montáž posuvných dverí TERNO 80 kg

Dvere (bezfalcové):
minimálna hrúbka 27 mm
drážka pre vodiaci trn 14 x 7 mm

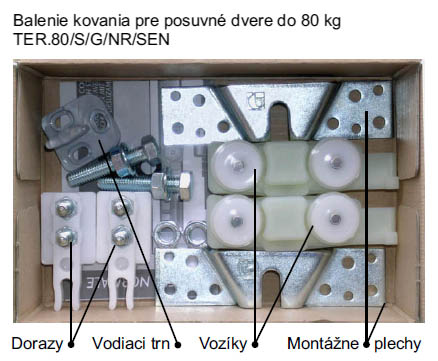

Montáž kovania:
■ koľajnicu namontujeme na stenu pomocou montážnych uholníkov
/výška spodnej hrany koľajnice = výška dverí + 40 mm/
■ zložíme vozíky a nasunieme ich do koľajnice
■ namontujeme dorazy do koľajnice
■ na dvere priskrutkujeme montážne plechy do hornej hrany dverí
/stred plechu 100 mm od okraja dverí/
■ priskrutkujeme vodiaci trn do podlahy
■ zavesíme dvere na vozíky pomocou montážnych plechov
■ nastavíme plynulý pojazd dverí a dotiahneme bezpečnostné matice







Schéma posuvných dverí



Možnosti montáže posuvných dverí
